两种主流球磨机:格子型和溢流型,7大区别告诉

作者来源:山川重工       发布时间: 2018-01-31 11:52
导读:导读:球磨机是物料被破碎之后,再进行粉碎的关键设备,是目前选矿厂应用普通的磨矿机。根据排矿方式的不同,球磨机可以分为格子型球磨机和溢流型球磨机,那么这两种有什么区

相同之处
1、结构基本相同

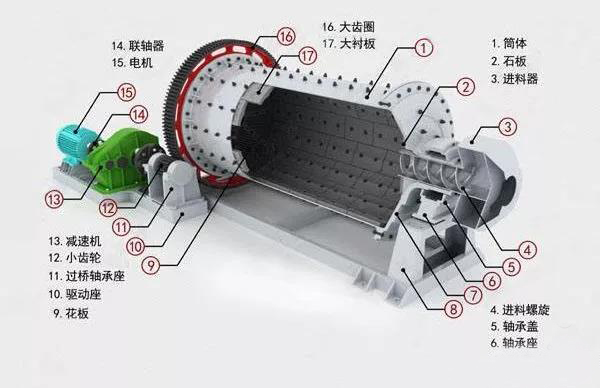

两种球磨机的结构基本相同,主要是由筒体部、给矿部、排矿部、轴承部、传动部和润滑系统等组成。


2、工作流程相似

工作时,给矿部将矿石送入筒体后,筒体会按规定的转速绕水平轴线回转,同时矿石通过离心力和磨矿介质的摩擦力,做自由泻落或抛落运动,从而受到冲击和磨剥作用而被粉碎,磨碎以后的产品经排矿部排出。

不相同之处
1、排矿部构造(命名来源)

两者的基本结构和磨粉流程相同,但排矿部构造不同。

格子型球磨机的排矿侧安装有格子衬板(这也是其命名为格子型球磨机的原因),在出料端多一个格板,在格板上有许多排料小孔。磨碎后的矿浆通过格子衬板,经通向排矿口的扇形室提升到高于排矿口的水平,使矿浆排出磨机。

溢流型球磨机排矿侧没有安装格子衬板,而是在排矿端中空轴颈衬套的内表面上,装有螺旋方向和磨机旋转方向相反的螺旋叶片,目的是防止水球或粗料矿块与矿浆一起排出,溢流型球磨机的排矿是靠矿浆本身高过中空轴颈衬套的下边缘而自流溢出的(这也是其命名为溢流型球磨机的原因)。
2、出料粒度(应用范围)

格子型球磨机磨矿产品的粒度上限一般为0.2~0.3mm,因此常用在第一段磨矿,并且常与螺旋分级机构成闭路循环。

溢流型球磨机磨矿产品粒度一般小于0.2mm,适用于精矿再磨作业,可以获得较细的合格产品。

3、出料方式

格子型球磨机是通过筛板的形式出料,而溢流型球磨机的物料是自动溢出的,当物料水平高于出料口时,自动排料。

4、生产能力

格子型球磨机的工作特点主要是强迫排矿,生产能力较高。该种磨机均放在第一段磨矿作业,可以获得较高的处理能力,但产品粒度比溢流型球磨机的产品粒度粗。

5、研磨效果

格子型球磨机内部的钢球有大有小,而且钢球被提升到一定高度回落时,相对低的矿浆面,球有较大的下落高度,因此,钢球对物料的冲击作用较强,对矿料破碎作用大,研磨效果更好。

6、过粉碎现象

格子型球磨机特有的格子板和扇形室内的提升斗,实现了低水平的强迫式排矿,已磨细的矿粒在球磨机停留不久,及时排出,减少了碎石的过粉碎现象。

溢流型球磨机属于非强迫的高料位排矿,排料速度慢,矿料在机内滞留时间长,因此其过磨现象严重。

7、维修难易度

相比而言,溢流型球磨机结构简单,维修方便,而格子型球磨机排矿的构造使得工作时易于堵塞格子板,检修复杂。

小结
综上,我们可以得出如下的结论:

格子型球磨机

优点:排矿速度快,能减少碎石的过粉碎,同时能增加单位容积产量,比溢流型球磨机产量高;

缺点:结构复杂,排矿时易于堵塞格子板,而且检修困难、复杂,作业率相对低。

溢流型球磨机

优点:结构简单,维修方便,由于出料管铸有反螺纹,大块矿石和钢球不易排出机外;

缺点:单位容积生产能力较低,易产生过粉碎现象。

两种球磨机在用途和性能上都有各自的特点,用户要明确自己的生产要求,要粗磨还是细磨,产量要求多少,以便选择最适合的球磨机类型。
