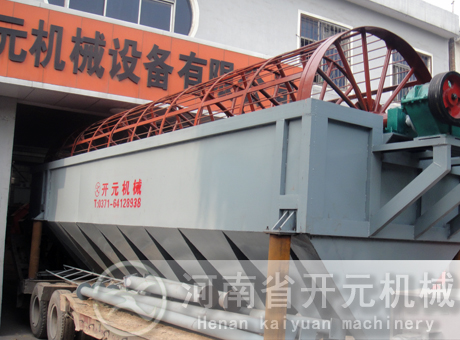

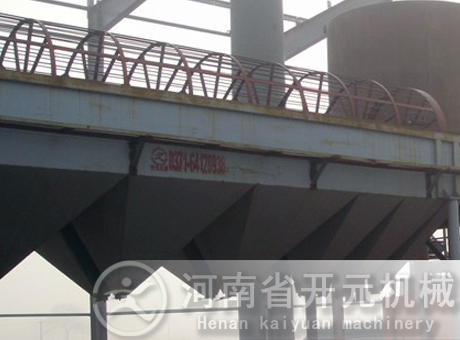

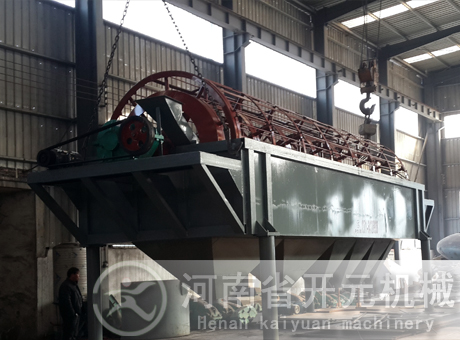

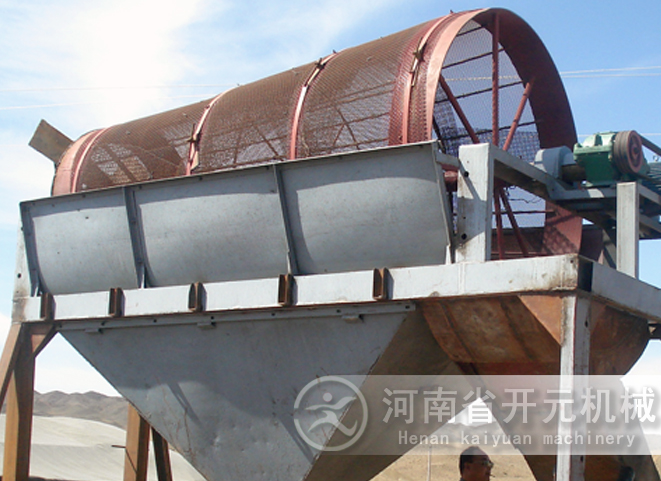

滚筒装置倾斜安装于机架上。电动机经减速机与滚筒装置通过联轴器连接在一起,驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后,由于滚筒装置的倾斜与转动,使筛面上的物料翻转与滚动,使合格物料(筛下产品)经滚筒后端底部的出料口排出,不合格的物料(筛上产品)经滚筒尾部的排料口排出。由于物料在滚筒内的翻转、滚动,使卡在筛孔中的物料可被弹出,防止筛孔堵塞。滚筒筛砂机、滚筒筛分机与滚筒筛的原理构造几乎相同,是人们对它的认识和叫法上存在差异。
工作环境 好(有密封隔离罩,无煤粉扬尘和煤块飞溅现象) 差(无密封隔离罩,有煤粉扬尘和煤块飞溅现象) 差(无密封隔离罩,有煤粉扬尘和煤块飞溅现象)
劳动强度 小(无须定期清筛和清洁地面积煤) 大(设备运行时间长,定期清筛和清洁地面积煤) 大(设备运行时间长,定期清筛和清洁地面积煤)
维修及易损件 维修量小,易损件仅需更换轴承而已 维修量大,易损件多。筛网和振动电机都要短期内更换 维修量大,易损件多。筛条和振动电机都要短期内更换
滚筒筛型号 | 简体规格(m) | 简体倾角 | 简体转速(转/分) | 筛孔尺寸(mm) | 最大进料粒度(mm) | 产量(m3/h) | 电机功率(kw) | |
筛孔(2mm) | 筛孔(20mm) | |||||||
GTS820 | Φ0.8X2 | 6° | 32 | 2-20 | 网孔尺寸X2.5 | 7 | 30 | 3 |
GTS830 | Φ0.8X3 | 6° | 32 | 2-20 | 网孔尺寸X2.5 | 8 | 50 | 3 |
GTS1030 | Φ1X3 | 6° | 25 | 2-20 | 网孔尺寸X2.5 | 10 | 60 | 4 |
GTS1040 | Φ1X4 | 6° | 25 | 2-20 | 网孔尺寸X2.5 | 11 | 80 | 4 |
GTS1230 | Φ1.2X3 | 6° | 20 | 2-20 | 网孔尺寸X2.5 | 12 | 100 | 5.5 |
GTS1240 | Φ1.2X4 | 6° | 20 | 2-20 | 网孔尺寸X2.5 | 14 | 120 | 5.5 |
GTS1250 | Φ1.2X5 | 6° | 20 | 2-20 | 网孔尺寸X2.5 | 15 | 140 | 5.5 |
GTS1530 | Φ1.5X3 | 6° | 17 | 2-20 | 网孔尺寸X2.5 | 16 | 120 | 5.5 |
GTS1540 | Φ1.5X4 | 6° | 17 | 2-20 | 网孔尺寸X2.5 | 18 | 150 | 7.5 |
GTS1550 | Φ1.5X5 | 6° | 17 | 2-20 | 网孔尺寸X2.5 | 20 | 180 | 11 |
GTS1560 | Φ1.5X6 | 6° | 17 | 2-20 | 网孔尺寸X2.5 | 22 | 200 | 11 |
