开元机械下属的回转窑生产团队专业生产各种型号的回转窑(水泥回转窑、石灰回转窑、陶粒砂回转窑也称陶粒砂烧结窑),回转窑可以用来煅烧石灰、水泥铝钒土等产品。陶粒砂回转窑因体积庞大,以使在给客户生产回转窑的过程中不能将整机组装起来直接送往客户现场,通常都是分为几节,依次送往客户现场,然后再组装起来。

回转窑是指旋转煅烧窑(俗称旋窑),属于建材设备类。回转窑按处理物料不同可分为水泥窑、冶金化工窑、陶粒砂回转窑和石灰窑。

水泥窑主要用于煅烧水泥熟料,分干法生产水泥窑和湿法生产水泥窑两大类。冶金化工窑则主要用于冶金行业钢铁厂贫铁矿磁化焙烧;铬、镍铁矿氧化焙烧;耐火材料厂焙烧高铝钒土矿和铝厂焙烧熟料、氢氧化铝;化工厂焙烧铬矿砂和铬矿粉等类矿物。石灰窑(即活性石灰窑)用于焙烧钢铁厂、铁合金厂用的活性石灰和轻烧白云石。

河南省开元机械设备有限公司生产的陶粒砂烧结窑的结构特点:

陶粒砂回转窑由筒体、传动装置,托、挡轮支承装置,窑头、窑尾密封,窑头罩及燃烧装置等部分组成,如示意图所示:

陶粒砂回转窑筒体是受热的回转部件,采用优质镇静钢板卷焊制成,筒体通过轮带支承在2~7挡滑动或滚动轴承的支承装置上,并在其中一挡或几挡支承装置上设有机械或液压挡轮,以控制筒体的轴向窜动;传动装置通过设在筒体中部的齿圈使筒体按要求的转速回转;由于安装和维修的需要,较大的窑设有使筒体以很低转速回转的辅助传动装置;为防止冷空气进入和烟气粉尘溢出筒体,在筒体的进料端(尾部)和出料端(头部)设有可靠的窑尾和窑头密封装置。筒体上设置有测温和取样孔装置,窑头罩上设有测压元件,较大规格的窑还可设置红外线测温仪对筒体监控测温。欢迎广大用户前来我公司选购陶粒砂回转窑。

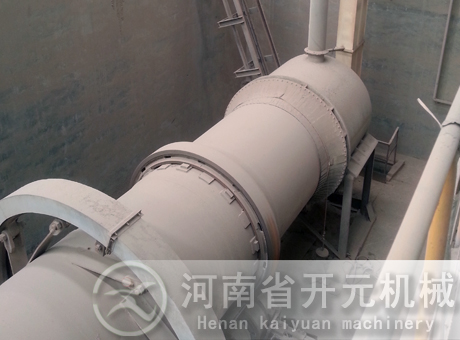

陶粒砂回转窑

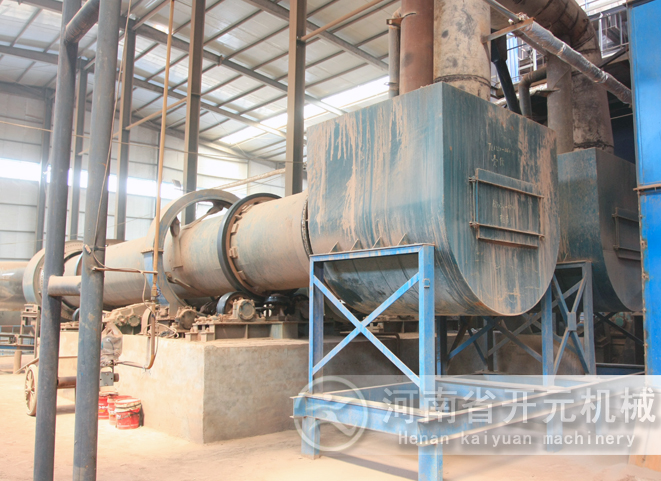

陶粒砂生产线

突出优势

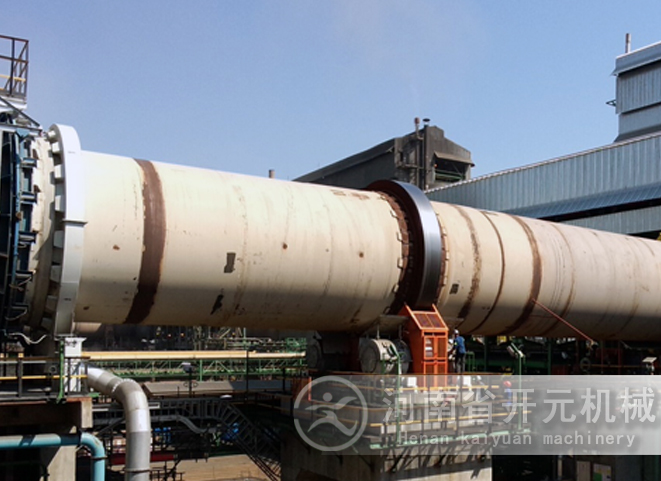

陶粒砂回转窑

工作原理

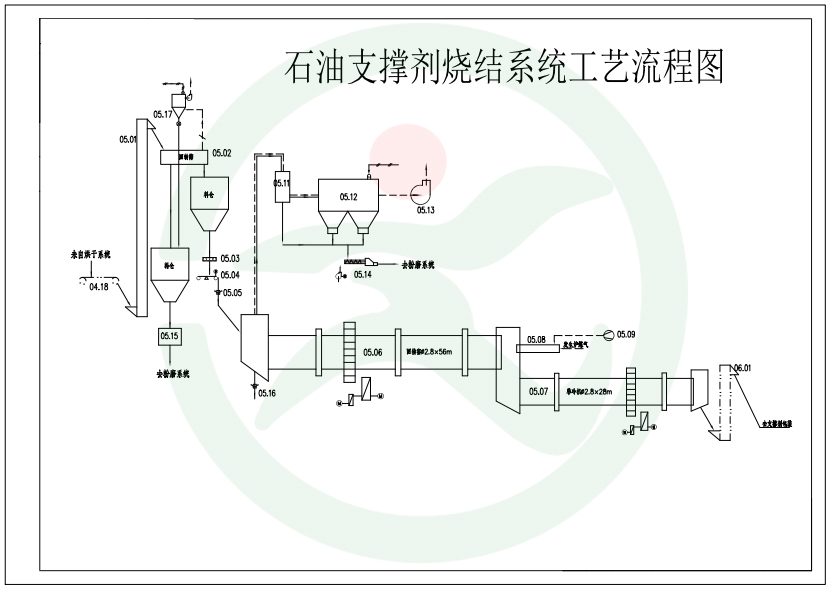

陶粒砂烧结工艺图

技术参数


序
规格
(m)
陶粒生产能力 斜度
(%)
筒体
转速
(r/min)
电动机 减速机
型  号
> 时产量
(m3/h)
年产量
(m3/y)
型号 功率
(kw)
1 φ1.5×26 3.21~3.85 1.96万~2.35万 4 1.2~3.6 YCT-250-4A 22 ZQ850
2 φ1.8×28 4.56~5.46 2.78万~3.34万 4 1.2~3.6 YCT280-4A 30 ZL75
3 φ2.2×30 6.34~7.6 3.88万~4.65万 4 1~3.0 YCT315-4A 45 ZS125
4 φ2.4×33 8.32~9.99 5.09万~6.11万 4 1~3.0 YCT315-4B 75 ZS125
5 φ2.6×28-
φ3.0×20
14.68~17.62 8.98万~10.78万 4 1.2~3.6 YCT355-4C 90 ZS165
