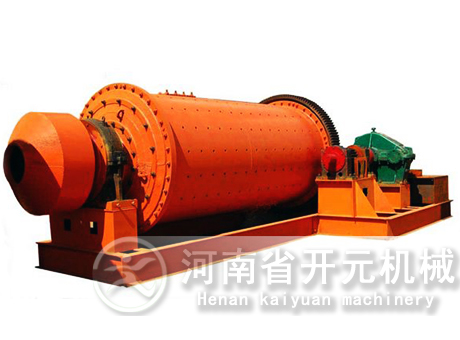

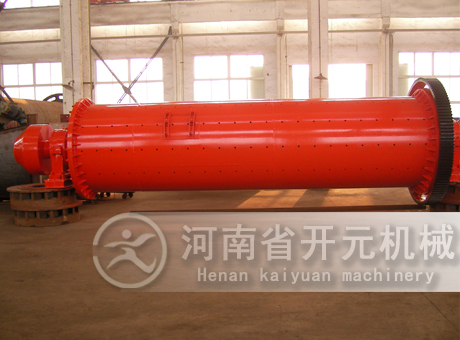

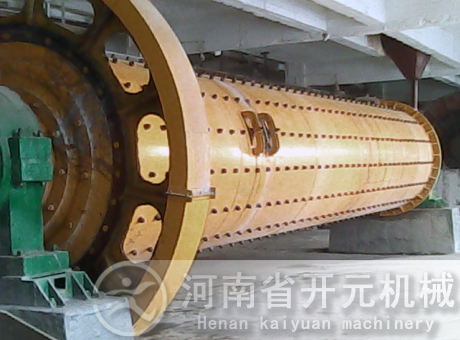

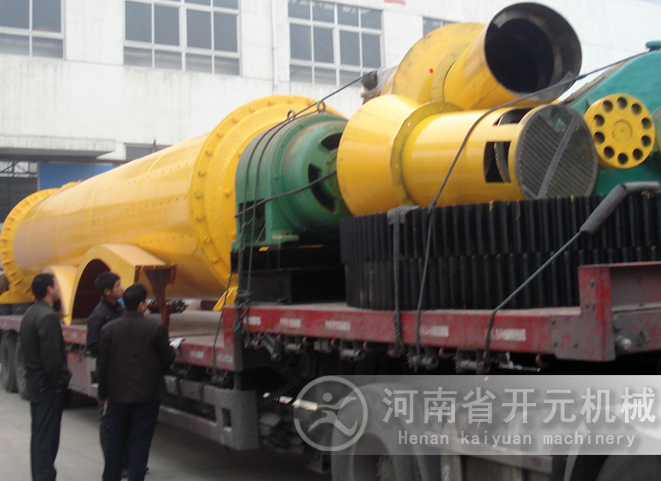

管磨机

【筒径×筒长】:Φ0.9×0.9m-Φ2.2×7.5m 【生产能力】:0.2-30t/h
应用领域

适用于粉磨各种矿石及其它物料,被广泛用于选矿,建材及化工等行业,可分为干式和湿式两种磨矿方式。

适用物料

石英石、金矿石、铁矿石、水泥熟料、铜矿石、磁黄铁矿、建筑垃圾、玻璃等。

MQG管磨机广泛用于选矿厂,耐火材料厂、水泥厂、玻璃厂等工业部门中供细磨中等硬度物料。

全国24小时销售热线:

18937112666

1、MQG管磨机进料装置

进料装置是一个靴形料斗,上口法兰与喂料设备相连,以承接喂入的物料,斗内不设衬板,主要靠物料自然堆积形成一定的坡度,料衬以防止磨损料斗,料斗后壁设有一个检查门,形成圆管状,伸入装在中空轴的螺旋筒上,物料由此进入磨内。

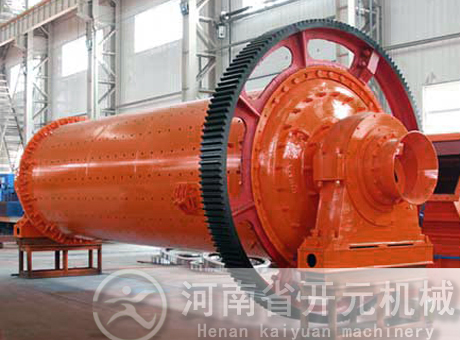

2、MQG管磨机回转部分

回转部分是一个用钢板卷制焊接而成的筒体,两端用螺栓分别与进、出料中空轴相连接,并水平的支承在两个主轴承上,在进、出料中空轴内装有进、出料螺旋筒。

回转部分是通过固定在筒体一端的大齿圈,由小齿轮借助于减速器,电动机而回转。

简体的内部用带有篦孔的单层隔仓板将筒体分为两个仓,同时也限制了第一个仓的粗料进入第二个仓,隔仓板的位置可以根据生产需要前后移动。在第二个仓后面设有出料篦板,其目的是为了控制物料在磨内的停留时间,从而限制了一定的出磨成品细度,在出料篦板后设有直线形的扬料板,以便把物料及时匀入中空轴内的出料螺旋筒内卸出。

在筒体内部设有衬板,既保护筒体又起到把钢球带到适宜高度,即提高粉磨效率之用。筒体每仓均设有人孔门,以备装卸研磨体及修理更换筒体内部零件之用。

3、MQG管磨机出料装置

出料装置是一个用钢板制成的罩子,上接拔气管,下接输送机械,其内装有随筒体回转的筛子用来防止碎钢锻等杂物进入输送机内,并设有专供排除杂物的出渣口。

4、MQG管磨机主轴承

主轴承支承着回转部分、钢球、物料等全部重量,是保证MQG管磨机正常运转的主要部件之一。主轴轴承采用双列调心滚子轴承,支承回转部分以减少动力消耗。在轴承座内设有连通的冷却水道,这种冷却系统既冷却润滑油也冷却轴承。MQG管磨机运转时轴承需要连续润滑,为此在轴承座上配有递进式集中油脂润滑系统,保证良好的润滑。

5、MQG管磨机传动装置

MQG管磨机的动力是由通过大小齿轮传动,大齿轮通过筒体上的法兰与筒体相连,小齿轮由一对滚动传轴承支撑,并通过ZL型弹性柱销齿式联轴器与减速器组成一个传动系统,弹性联轴器既能传递较大的扭矩,又能起到减振和适应由制造安装误差的作用,使机器运转平稳。

必须指出,MQG管磨机传动装置的布置,不允许随便变动,如要变动,必须保证小齿轮对大齿轮的作用力铅直向上,并由此决定MQG管磨机的回转方向,同时要改变所有带方向性的零部件结构,一般情况下这是不允许的。

管磨机

开元管磨机

突出优势

管磨机具有破碎比大,生产能力大,对物料适应性强,易损件易于更换等特点。
管磨机优势

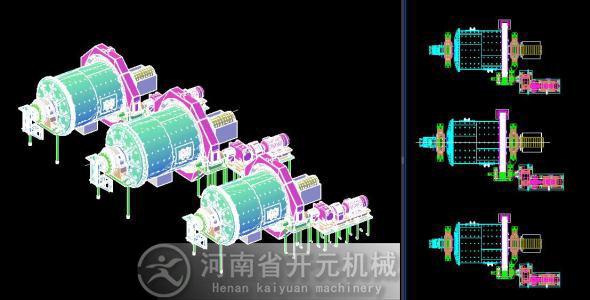

工作原理

隔仓板将磨机筒体分隔成若干仓室,在每一个仓内,根据物料细磨情况配合研磨体,这样就使物料的细磨逐仓分阶段进行,因而获得较高的研磨效率,它的单位动力产量也较大。
管磨机工作原理

技术参数

型号 筒体转速
(r/min)
装球量(t)

给料粒度
(mm)

出料粒度
(mm)
产量(t/h) 电机功率
(kw)
机重(吨)
MQG900×900 38 0.96 ≤25 0.075-0.6 0.22-1.07 18.5 4.37
MQG900×1800 38 1.92 ≤25 0.14-0.83 0.33-1.6 22 5.38
MQG900×3000 38 2.5 ≤25 0.075-0.6 0.58-2.5 30 6.8
MQG1200×1200 32.5 2.4 ≤20 0.075-0.6 0.2-2.9 30 8.8
MQG1200×2400 32.5 4.8 ≤25 0.075-0.6 0.4-5.8 55 11
MQG1200×3000 32 5 ≤25 0.074-0.6 0.6-6.5 60 12.8
MQG1200×4500 32 7 ≤25 0.074-0.4 1.6.5.8 55 13.8
MQG1500×1500 28 5 ≤25 0.075-0.4 1.4-4.5 60 3.614
MQG1500×3000 27 8 ≤25 0.074-0.4 2-5 90 17
MQG1500×4500 27 14 ≤25 0.074-0.4 3-6 110 21
MQG1500×5700 27 15 ≤25 0.074-0.4 3.5-8 132 24.7
MQG1830×3000 24 11 ≤25 0.074-0.4 4-10 180 28
MQG1830×6400 24 23 ≤25 0.074-0.4 6.5-15 210 34
MQG1830×7000 24 25 ≤25 0.074-0.4 7.5-17 245 36
MQG2200×5500 21 30 ≤25 0.074-0.4 10-22 370 48.5
MQG2200×6500 21 31 ≤25 0.074-0.4 14-26 380 52.8
MQG2200×7500 21 33 ≤25 0.074-0.4 16-29 475 56
