冶金回转窑

应用领域

适用物料

全国24小时销售热线:

18937112666

冶金回转窑则主要用于冶金行业钢铁厂贫铁矿磁化焙烧;铬、镍铁矿氧化焙烧;耐火材料厂焙烧高冶金矿和铝厂焙烧熟料、氢氧化铝;化工厂焙烧铬矿砂和铬矿粉等类矿物。

新型的冶金回转窑结构简单,生产过程控制方便可靠、易损件少、运转率高,出窑产品质量高。

1、窑体采用优质镇静碳素钢或合金钢板卷制并自动焊接;

2、轮带、托轮、开式齿轮采用合金铸钢;

3、滑动轴承采用大间隙不刮瓦轴承;

4、传动装置采用硬齿面减速器,弹性膜片联轴器,直流电机拖动;

5、采用液压挡轮

6、窑头、窑尾分别采用鳞片叠压和气缸压紧密封;

7、设有慢速驱动装置。

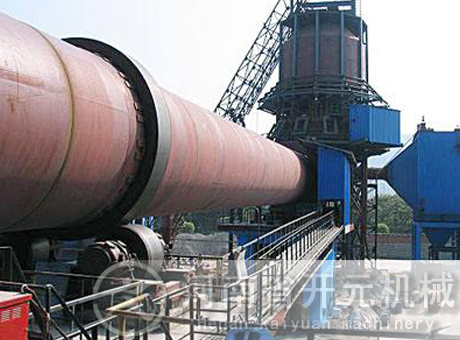

开元冶金回转窑

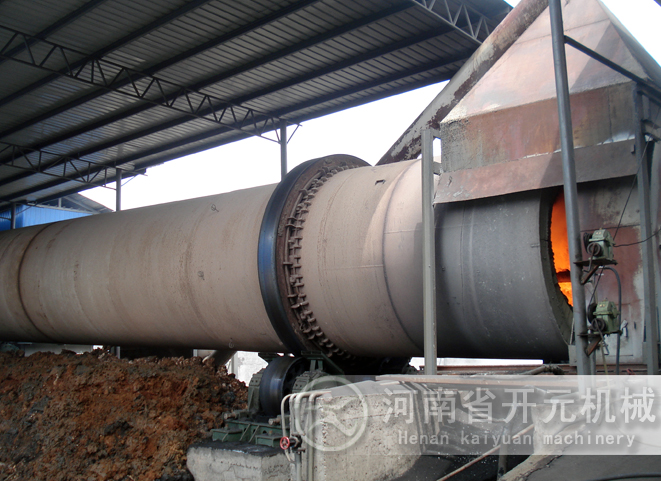

冶金回转窑

突出优势

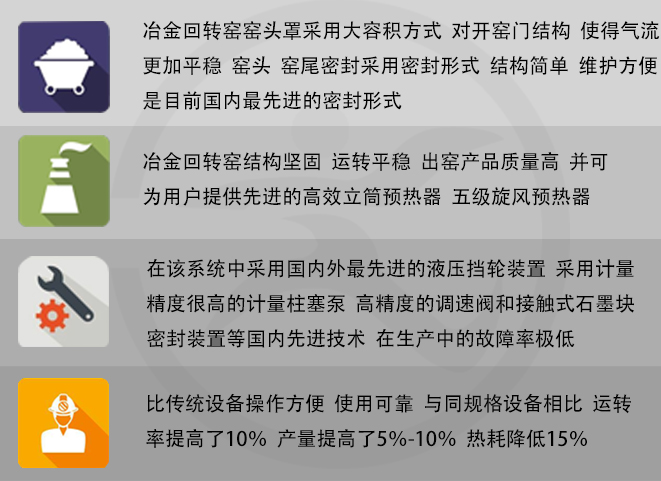

冶金回转窑优势

工作原理

回转窑工作原理:物料从窑尾筒体高端喂入窑筒体内。由于窑筒体的倾斜和缓慢地回转,使物料产生一个既沿着圆周方向翻滚,又沿着轴向从高端向低端移动的复合运动,物料在窑内通过分解,烧成等工艺过程,烧成的成品从窑筒体的低端卸出,进入冷却机。 燃烧从窑头喷入,在窑内进行燃烧,发出的热量加热物料,使物料煅烧成为成品,在与物料热交换过程中形成的热空气,由窑进料端进入窑尾系统(预热器及收尘器),最后由烟囱排入大气。

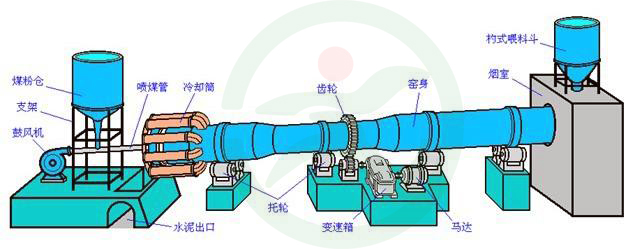

冶金回转窑工作原理

技术参数

产品规格
(m)
生产能力
(t/d)
主电机 主减速机 重量
(t)
备注
型号 功率(kw) 型号 速比
φ18x26 72 JZT2-72-4 30 JZQ750-1-Ⅰ 48.57 66
φ1.9/1.6x39 72 JZT2-72-4 30 JZQ750-1-Ⅰ 48.57 66
φ1.9x36 84 YCT315-4A 37 ZS110-5-Ⅲ 78.19 85.9
φ2.2x45 98.4 JZT82-6 55 ZA125 93.93 104
φ2.5x40 160 Z2--92 40 ZS125-2-Ⅰ 134.9 143
φ2.5x45 170 JTZ82-4 45 ZS125-4-Ⅰ 69.71 148
φ2.5x50 180 ZT3-72-4 30 ZS145-9-Ⅴ 122.8 173
φ2.5x60 168 YCT355-4B 75 ZS165-7-Ⅱ 99.96 222 铝矾土煅烧窑
φ3x48 360-480 YCT355-4B 75 ZS145-7-Ⅱ 100.4 170.6
φ3.1/2.5x78 216-240 Z4—225-31 75 ZS165-2-Ⅱ 57.17 268
φ3x48 700 ZSN4-280-21B 110 MSY56-28-Ⅱ 28 244 窑外分解
φ3x100.94 450 ZSN4-280-21B 90 NZS995-90-Ⅵ-L 90 526 多筒冷却
φ3.2x50 1000 ZSN4-280-21B 160 MSY56-28-Ⅱ 28 252.4 窑外分解
φ3.2x52 600 ZSN4-280-21B 125 ZSY1110-71BL 71.54 275 预热器窑
φ3.3x52 1000 ZSN4-280-11B 125 NZS995-40-Ⅵ-BR 40 283 窑外分解
φ3.5x52.5 1400 Z2-112 180 ZS177 79.22 360 窑外分解
φ3.5x54 1500 ZSN4-3156-092 220 ZSY500-40-Ⅴ 40 368 窑外分解
φ3.6x70 490 ZSN4-280-11B 125 ZS177-5-Ⅱ 79.2 419 余热发电窑
φ3.95x56 2000 Z4-280-32BTH 250 ZSY560-40-Ⅰ 40 417 窑外分解
Φ4x28 90 ZSN4-280-21B 160 ZSY500-71-Ⅳ 71 300
φ4x60m 2500 ZSN4-355-09Z 315 ZSY630-35.5-Ⅰ 34.6 523 窑外分解
φ4.2x60m 2800 ZSN4-355-12 420 ZSY710-35.5-Ⅰ 35.5 --- 窑外分解
φ4.3x60m 3000 ZSN4-355-12 375 ZSY710-40 40 553 窑外分解
φ4.8x75m 5000 ZSN4-400-92 630 JH710-40 42 841 窑外分解
注:表格参数仅供选型参考
